當前位置: 首頁 > 產(chǎn)品中心
立威LV-2砂漿復合防水液是以無機增強組分和催化組分反應復合而成的無機溶液。與水泥水化析出物發(fā)生化學反應，生成凝膠體和結(jié)晶體，填充水泥石毛細孔隙，提高砂漿密實性、抗?jié)B性的特種砂漿防水材料，施工在建筑結(jié)構表面形成剛性防水層，摻量為膠凝材料質(zhì)量的0.22%。
1.抗?jié)B防潮：用于結(jié)構主體表層的抗?jié)B防潮處理，可提高防水砂漿的密實度和抗?jié)B性，形成一道剛性防水層。
2.超長耐久性：無機防水材料，不會老化變質(zhì)，效果穩(wěn)定，實現(xiàn)與混凝土結(jié)構同壽命。
3.抗壓抗拉：初凝時間大于50min，終凝時間小于4h，粘結(jié)力大于1.0MPa，抗壓抗拉強度分別提高20%-30%。
4.抗裂性好：能夠有效減少防水砂漿收縮和開裂。
5.節(jié)能環(huán)保：無毒、無害、不燃、不揮發(fā)，施工安全。
適用于屋面、衛(wèi)生間、地下室、水池、水塔、倉庫、橋梁、隧道、溝渠、堤壩、人防工程的表層防滲防潮。
貯存方式：0-35℃通風良好的倉庫，避免日曬、火源、熱源。
保質(zhì)期：3年，超過保質(zhì)期檢驗合格仍可使用。
有少量沉淀，搖勻后，不耽誤使用效果
1、清理基層：把基層表面的油污、灰塵、雜物等清洗干凈。對光滑的基層表面還需進行鑿毛處理，麻面 率不得小于75%。然后用水沖洗干凈并濕潤基層。
2、刷防水素漿層：在已鑿毛和干凈濕潤的基層上，用刷子均勻刷一道稀糊狀的水泥防水劑素漿（配合比為水泥：水：DPU-2 = 1. 0 ： 1.5 ： 0. 1）作為結(jié)合層。以提高防水砂漿與基層的粘合力。厚度為2 mm左右為宜。

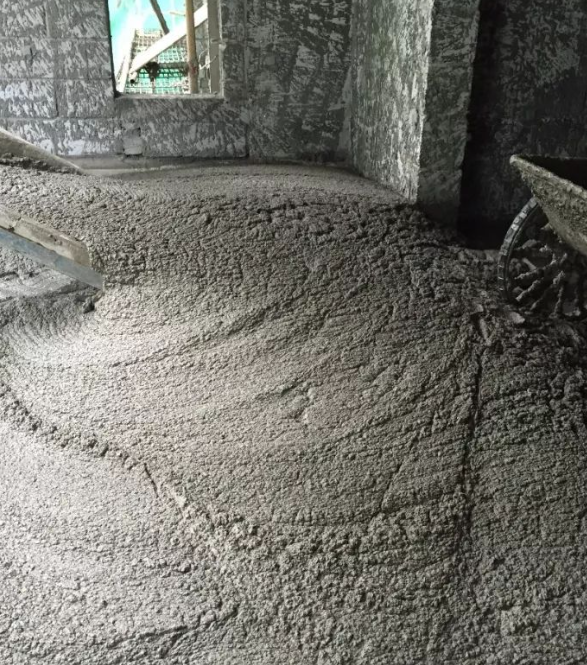

3、抹第一層防水砂漿（找平層）：在結(jié)合層未干之前必須及時抹第一層防水砂漿（配合比為水泥：中砂：水：DPU-2 = 1.0 ： 2.5 ： 0.35 ： 0.05）作為找平層，厚度以10 mm左右為宜。趕平壓實后，用木抹搓出麻面。

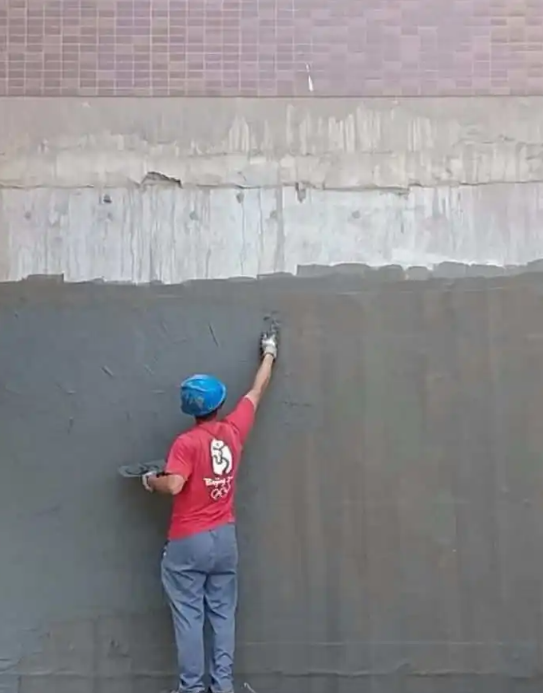

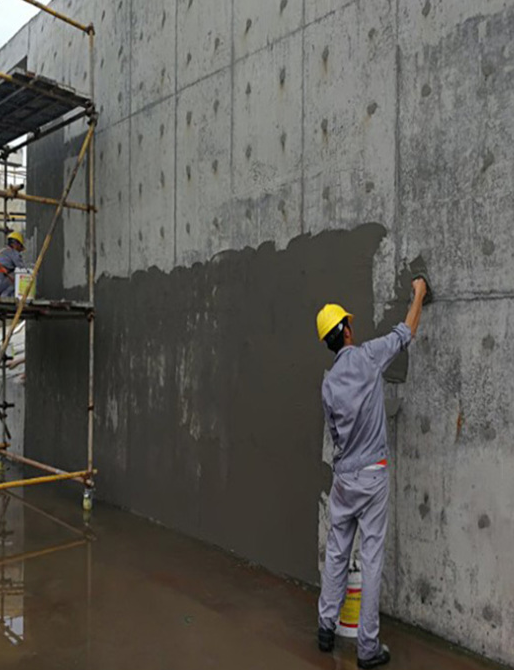

4、抹第二層防水砂漿：在找平層初凝后，應及時抹第二層防水砂漿。其配合比和厚度均與第一層砂漿 相同，用鐵抹子反復壓實趕光。
5、潮濕養(yǎng)護：在第二層防水砂漿終凝之后，應及時養(yǎng)護，每天均勻撒水不得少于五次，在保持潮濕條件下養(yǎng)護7d。
包裝規(guī)格：噸桶包裝。
