1、優(yōu)異的抗?jié)B自愈性，堵塞混凝土中的毛細(xì)孔和細(xì)小裂縫，阻止水分子的通過，達(dá)到永久性的防水、防潮和保護(hù)鋼筋、防潮和保護(hù)鋼筋、增加混凝土抗?jié)B性的效果；

2、良好的粘結(jié)強度與粘結(jié)能力，可涂刷在多種建筑材料表面；

3、抵抗大氣侵蝕，抗紫外線照射、耐磨損，正常使用條件下，使用壽命可以達(dá)20年以上；

4、具有良好的防水和密封性能，防止外界雨水對結(jié)構(gòu)的侵蝕；

5、良好的抗有害氣體，如二氧化碳、氧氣、鹽霧等的滲透性能，防止混凝土中性化，又耐輕度化學(xué)腐蝕，阻止氯離子及酸、堿、鹽物質(zhì)滲入混凝土內(nèi)部，防止鋼筋銹蝕；

6、為水性涂料，無毒、無味、無污染。

廣泛適用于水利水電、港口、隧道、橋梁及其它工業(yè)與民用建筑等鋼筋混凝土結(jié)構(gòu)的防碳化、防滲、防水、防腐等，提高結(jié)構(gòu)使用壽命。如冷卻塔、渡槽、水閘、大壩、橋梁、蓄水池、污水處理池、混凝土電桿等工程。

涂料保質(zhì)期為半年。

涂料應(yīng)存放在陰涼、通風(fēng)、干燥處，防止日曬雨淋，貯存溫度5~35℃。

基面處理

基層應(yīng)干凈、堅實、平整、無孔洞，不應(yīng)有浮砂、空鼓、開裂，施工前基層需要潤濕。涂刷防碳化涂層之前，混凝土基面應(yīng)預(yù)先噴水清洗和濕潤處理，稍晾一段時間后無潮濕感時再施刷涂料。



涂料拌制

每次涂料配制前，應(yīng)先將液料組分?jǐn)嚢杈鶆?。涂料的質(zhì)量配比為：A組分:B組分＝1 :4。涂刷底層時，可少量兌水稀釋使用。液料與粉料的配比應(yīng)準(zhǔn)確計量，采用攪拌器充分?jǐn)嚢杈鶆?，攪拌時間在5min 左右，拌制好的涂料應(yīng)色澤均勻，無粉團(tuán)、沉淀。涂料攪拌完畢靜置3min后方可涂刷。

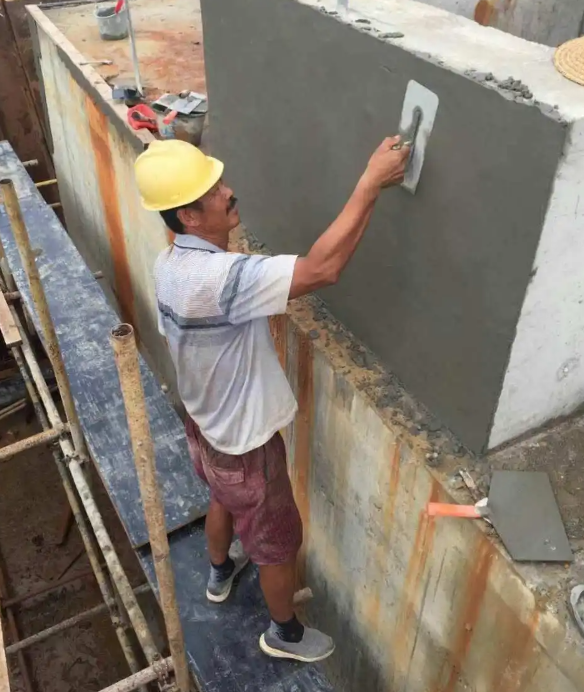

涂料涂刷

涂層應(yīng)分層多道涂刷完成。涂料應(yīng)涂刷3~5道，使之形成2~5mm厚度的涂層；后道涂刷必須待前道涂層表干不粘手后方可進(jìn)行（推薦即使在夏季快干季節(jié)，間隔時間也不要低于1.5h）。當(dāng)前道涂刷施工完畢后，應(yīng)檢查涂層是否厚薄均勻，嚴(yán)禁漏涂，合格后方可進(jìn)行后道涂刷施工。涂刷工具可采用刷子或絨毛輥筒。輥涂時應(yīng)來回多輥幾次，以使涂料與基層之間不留氣泡，粘結(jié)牢固。每遍涂刷宜交替改變涂層的涂刷方向。在使用中涂料如有沉淀應(yīng)注意隨時攪拌均勻。



涂層養(yǎng)護(hù)

最后一道涂層施工完12h內(nèi)不宜淋雨。若涂層要接觸流水，則需自然干燥養(yǎng)護(hù)7d以上才可。密閉潮濕環(huán)境施工時，應(yīng)加強通風(fēng)排濕。
